噴漆廢水一體化處理裝置
----電化學高級氧化技術
一、概述：
目前很多工廠中有噴漆廢水，但是其廢水水量很少，大部分工廠的噴漆廢水量1-5立方/天，如果用常規的化學處理+生化處理，不僅對噴漆廢水沒有效果，同時也占地大，施工調試期較長等問題，因此根據噴漆廢水的特性，我司研發了針對廢水中含有有機物溶劑的廢水（比如噴漆廢水）等的技術，并制作成一體化裝置，具體如下：
二、 技術工藝流程：

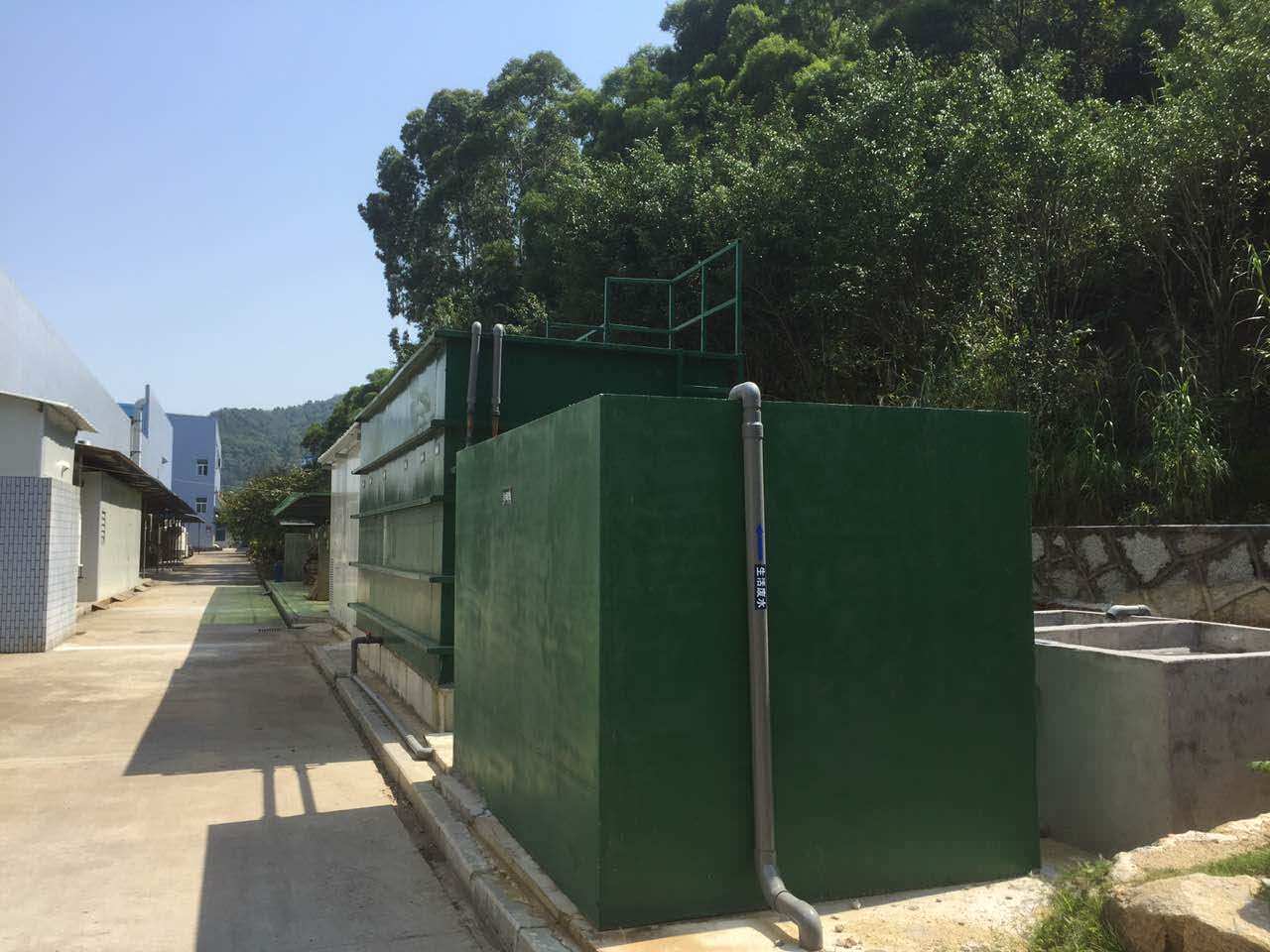

一體化處理裝置分為4個區：電磁化反應區+一級電化學高級氧化反應區+沉淀區+二級電化學高級氧化區。
三、 廢水進出水要求：
1、進水水質：CODcr:小于2000ppm，大部分噴漆廢水水質，如果進水水質高于2000ppm可以進一步設計以達到要求。
2、出水水質：CODcr:小于500ppm，即達到《污水綜合排放標準》GB8978-1996，三級排放標準，如果需要達到更高要求，可進行深度處理。
四、技術特點：
1、一體化裝置，施工期短，僅需要業主配置廢水收集池和設備基礎即可。
2、調試周期短，一體化裝置設施裝配完成后，進水后立即達到排放要求。
3、設施靈活，可根據廢水量大小進行定制，根據現場尺寸可選一體化，可選組裝，移動方便。
4、采用電化學高級氧化技術，處理效果穩定。
5、運行成本低，無需加藥，無需培養微生物，只需要通電通氣。
6、設備占地小，一體化裝置整體廢水停留時間小于10小時。
五、技術原理
1、電化學高級氧化技術原理：
為降低設備投資及運轉費用，我們研究以電能作激發能（脈沖電源），以無機物作引發，利用空氣中O2，通過下述的化學反應機制生成初生態的H2O2，再進一步分解生成羥基自由基（·OH）
（1）H2O2的生成：
O2＋e－® •O2－ （1）
或
•O2－＋H＋ ® HO2• （2） •O2－ ＋ HO2•® O2＋ HO2－ （4）
2 HO2• ® H2O2 ＋O2 （3） HO2－ ＋H＋ ® H2O2 （5）
（2）•OH的生成：
H2O2＋e－® OH－＋•OH （6）
或 H2O2＋Fe2＋® Fe3＋＋ OH－＋•OH（7）
羥基自由基如下表所示，其標準電極電位僅次于F2+2H+/2HF，比O3+2H+/H2O+O2還要高，因此是極強的氧化劑。
表 幾種氧化劑的電極電位
|
氧化劑
|
氧化還原反應
|
標準電極電位
|
|
MnO2
|
MnO2(s)+4H++2e- =Mn2++2H2O2
|
1.23
|
|
Cl2
|
Cl(g)+2e-=2Cl-
|
1.36
|
|
ClO2
|
ClO2+2e-= Cl-+ O2
|
1.50
|
|
H2O2
|
H2O2+ 2H++2e-=2 H2O
|
1.77
|
|
O3
|
O3+2H++2e-= H2O+ O2
|
2.07
|
|
·OH
F2
|
·OH+ H++2 e-= H2O
F2(g)+ 2H++2e-=2HF
|
2.80
3.06
|
六、一體化裝置選配和價格
|
序號
|
處理量
|
規格型號
|
運行重量
|
運行最大功率
|
價格（元）
|
備注
|
|
1
|
200L/h
|
一體化裝置尺寸：600mmB×4000mmL×1400mmH，
配置三套高頻脈沖直流電源，
三套電極板，相對應數量的催化劑等。
|
5.5T
|
12.6KW
|
180000
|
運行功率實際會小很多
|
|
2
|
500L/H
|
一體化裝置尺寸：600mmB×3000mmL×1500mmH（兩套）配置三套高頻脈沖直流電源，
三套電極板，相對應數量的催化劑等
|
8.0T
|
21.0KW
|
250000
|
運行功率實際會小
|
|
備注：1、其他不同規格可根據實際水量進行選配或定制；2、一體化裝置采用PP材質制作并采用槽鋼加固；3、催化劑為我司自行研發，4、正極電極板采用石墨電極。
|
廈門科林爾環�？萍加邢薰�
聯系人：陳燕貴，13860130549
|
